Разработка плат управления и обработки данных

У нас большой опыт разработки электроники, включая платы управления и обработки данных.

У нас также есть опыт разработки и поставки больших наукоёмких радиолектронных комплексов, блоков, приборов, опыт разработки наукоёмких алгоритмов обработки данных и их практической реализации на ПЛИС и сигнальных процессорах. К сожалению, последнее время востребованы более приземлённые вещи.

Последние три года наше предприятие занимается заказами, связанными с автоматизацией и беспроводными системами. Обычно мы разрабатываем системы на базе покупных плат, включая программы собственной разработки, но иногда необходимо то, что не купишь. Весьма востребованными у заказчика являются решения с использованием Raspberry Pi и Arduino. У этих архитектур много достоинств, нам особенно нравятся широкие возможности удаленной отладки программ. Иногда заказчику хочется чего-то, что отсутствует в покупных платах при сохранении достоинств их архитектуры.

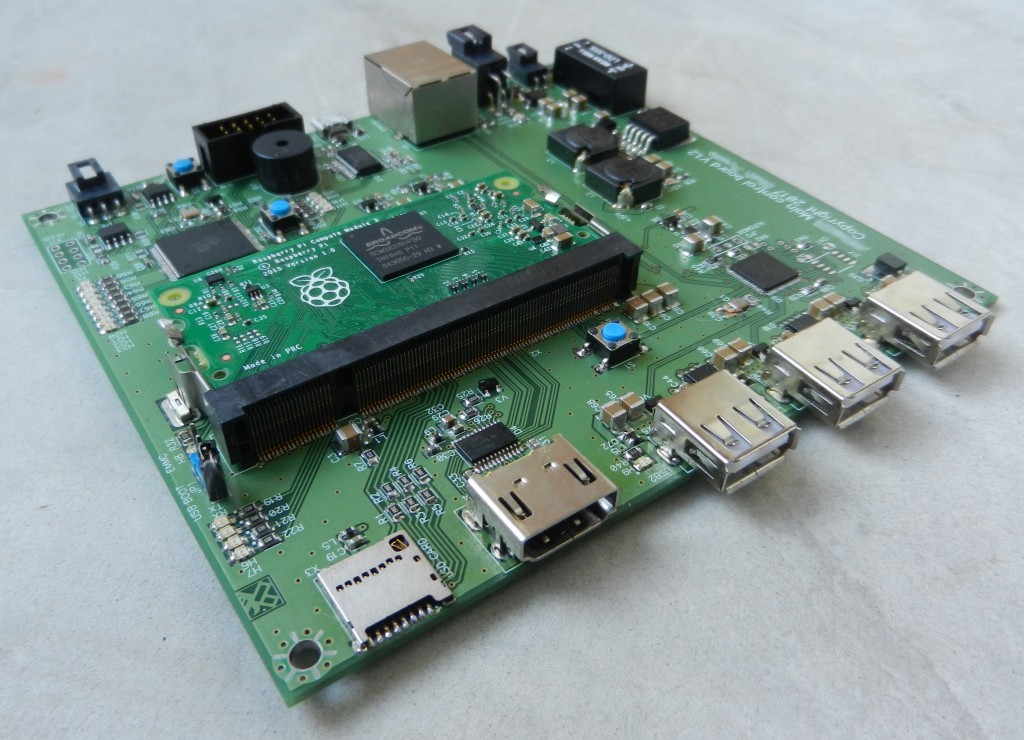

Одноплатная ЭВМ, программно совместима с Raspberry Pi 3 и Arduino MEGA 2560

Наша первая плата на основе Raspberry CM3, программно совместимая с Raspberry Pi 3. Эта плата также включает схему, программно совместимую с Arduino MEGA 2560. На борту 4-х ядерный процессор 1.2ГГц, 1Гб ОЗУ, 4Гб Flash, установлена Linux. Интерфейсы: HDMI, несколько USB, SD card, скоростной Ethernet, RS-485, выход на OLED display, выход светодиодной подсветки прибора, и т.д.

Эта плата управляет сетью из нескольких плат попроще. Они опрашивают датчики давления, тока, потока жидкости, управляеют вентилями с соленоидами, двигателями шаговыми и обычными, пускателями, помпами и т.д. На каждой плате своя программа.

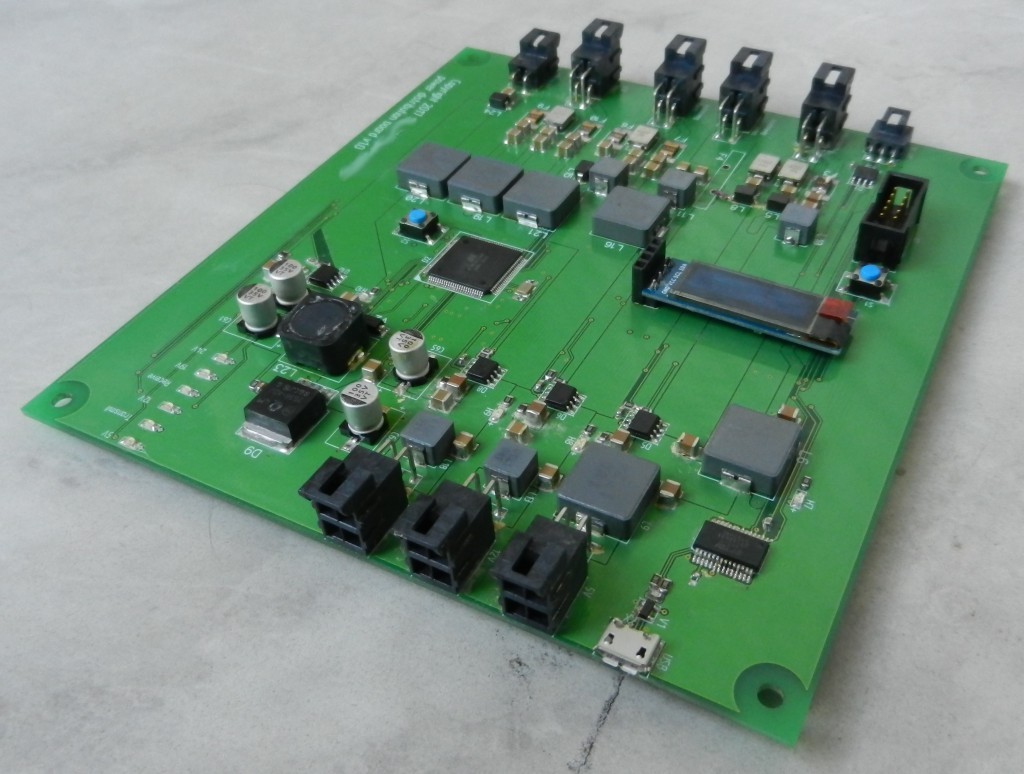

Arduino MEGA 2560 совместимая плата распределения и контроля питания

Cлужит для распределения питания, контроля токов и напряжения, содержит источник питания для 24" дисплея. Совместима с Arduino MEGA 2560, имеет встроенный графический OLED индикатор, USB, RS-485, и т.д. Собранная информация о состоянии питания по сети RS-485 будет передаваться в первую плату, далее по Ethernet в 4G router и на сервер заказчика. Вот такая телеметрия. Программы сервера, сайт для доступа сотрудников заказчика разрабатывали также мы.

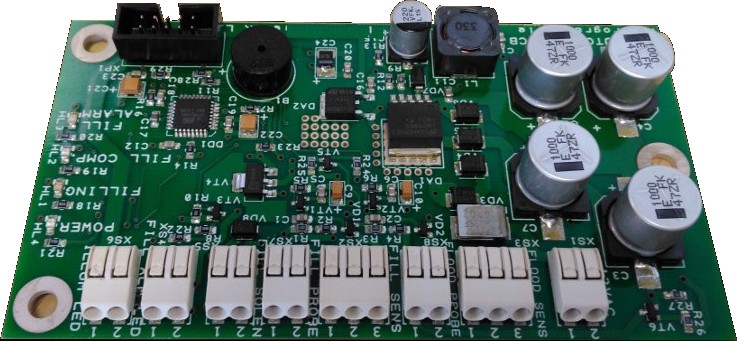

Плата автонаполнения продукта в торговом автомате

Поддерживает два вида датчиков уровня жидкости, обеспечивает освещение торгового автомата и управление насосами.

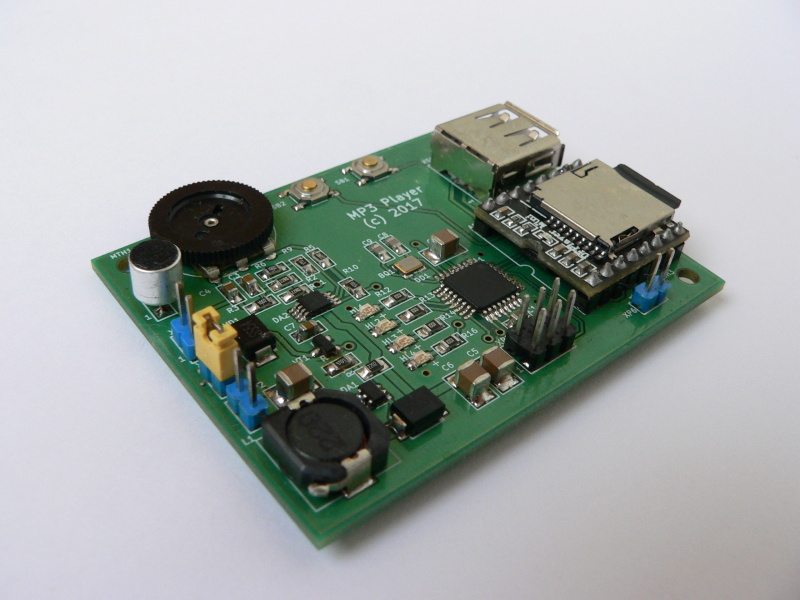

Плата оценки уровня звука и воспроизведения mp3 файлов

Обеспечивает проигрывание случайных звуковых файлов с micro SD карты при превышении определенного уровня звука в интегрированном микрофоне, позволяет устанавливать порог срабатывания. Обеспечивается индикация уровня сигнала от микрофона светодиодами. При разработки программы управление использована Arduino IDE.
